Bardage à cassette

Avantages des cassettes RHEINZINK

  • Profilés de bardage de grande surface et en relief
  • Cassettes orientées horizontalement
  • Fabrication individuelle et sur-mesure pour chaque projet
  • Largeurs d'entraxe plus grandes possibles grâce à des épaisseurs de zinc supérieures

Profilés de bardage de grande surface et en relief

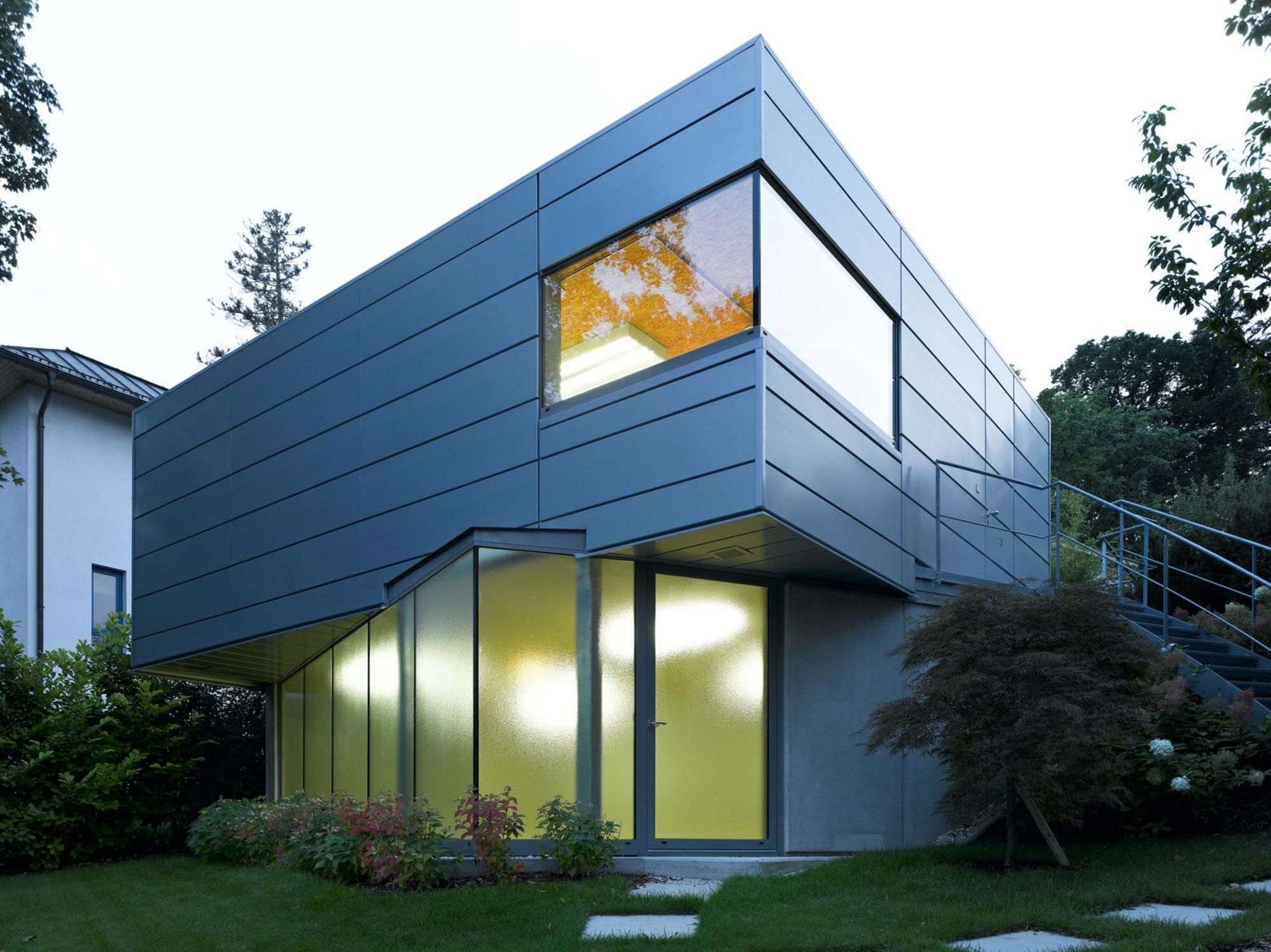

Façade avec système à cassettes horizontal

Les cassettes en bardage sont nées du développement d’éléments de construction de grande surface pour permettre une pose particulièrement rapide et ainsi économique. Ce sont des profilés de bardage de grande surface et en relief dont les quatre côtés sont munis de relevés. Grâce à la pose sur des sous-constructions adaptées, on obtient avec des cassettes un aspect visuel futuriste, fréquemment utilisée pour les bâtiments tertiaires et industriels. Avec RHEINZINK comme partenaire expérimenté à vos côtés, il est possible de réaliser un bardage sur-mesure. Les cassettes RHEINZINK se basent sur notre profilé horizontal, dont nous vous expliquons ci-après les avantages.

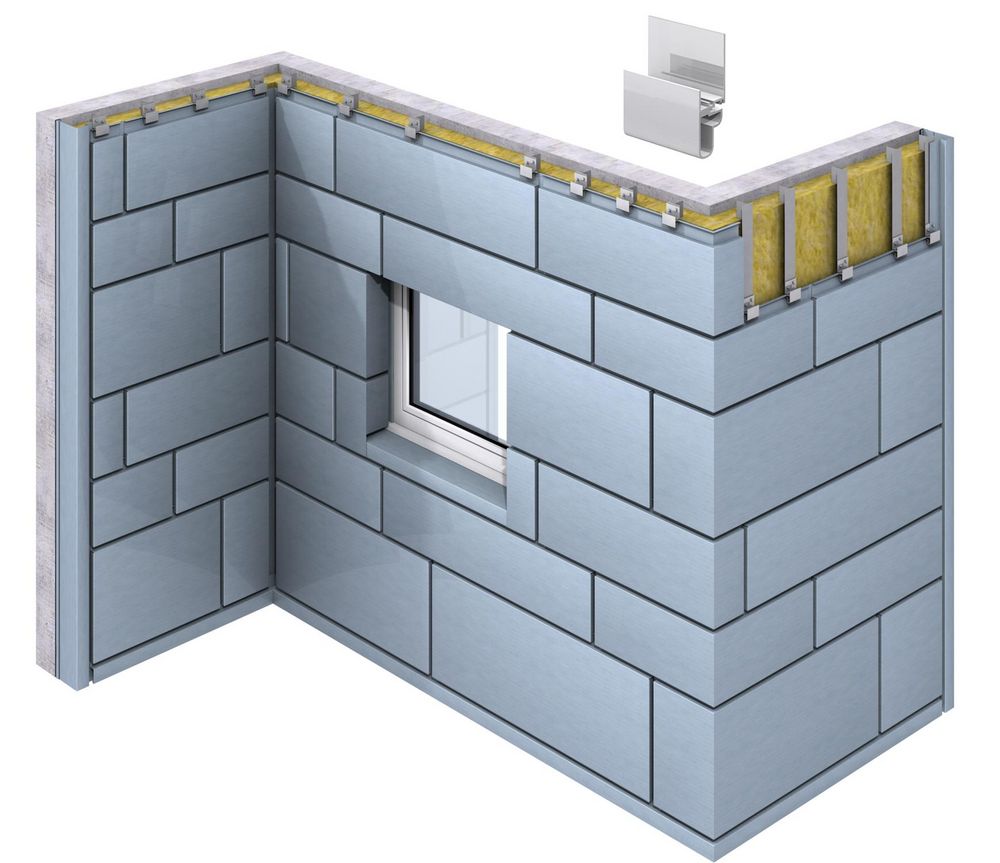

Aperçu des composants du système de Cassettes RHEINZINK

Aperçu des composants de bardage à cassette

Profilé horizontal comme base pour les cassettes

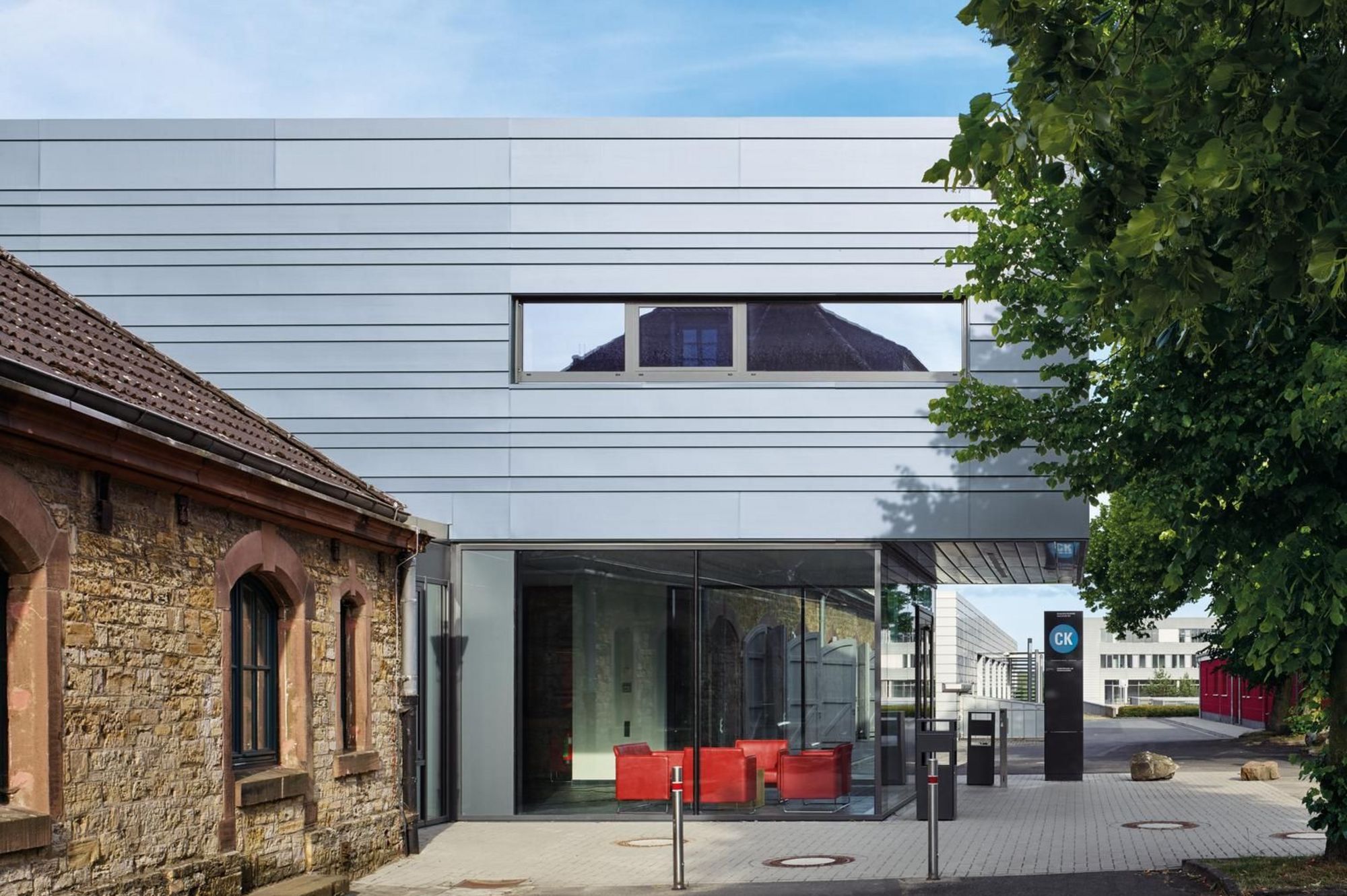

Caprivi-Lounge façade en zinc

En nous choisissant comme fournisseur expérimenté, vous pourrez mettre en place des profilés horizontaux de haute qualité, qui peuvent être posés horizontalement et montés de bas en haut. La fixation réalisée indirectement dans la zone non visible vous fournit la liberté nécessaire pour mettre en place tous les aspects conceptionnels avec les cassettes RHEINZINK. Les profilés horizontaux et les cassettes RHEINZINK possèdent une profondeur de 25 mm ainsi qu’un joint creux prédéfini de 20 mm. Ces valeurs sont donc analogues à celles du rail de fixation inclus dans le système. Des longueurs jusqu’à 6 000 mm ne posent aucun problème avec ce système. Vous avez ainsi une grande liberté de conception pour  réaliser le tramage de la façade de votre choix.

Planification & application Système à cassettes

Description du système

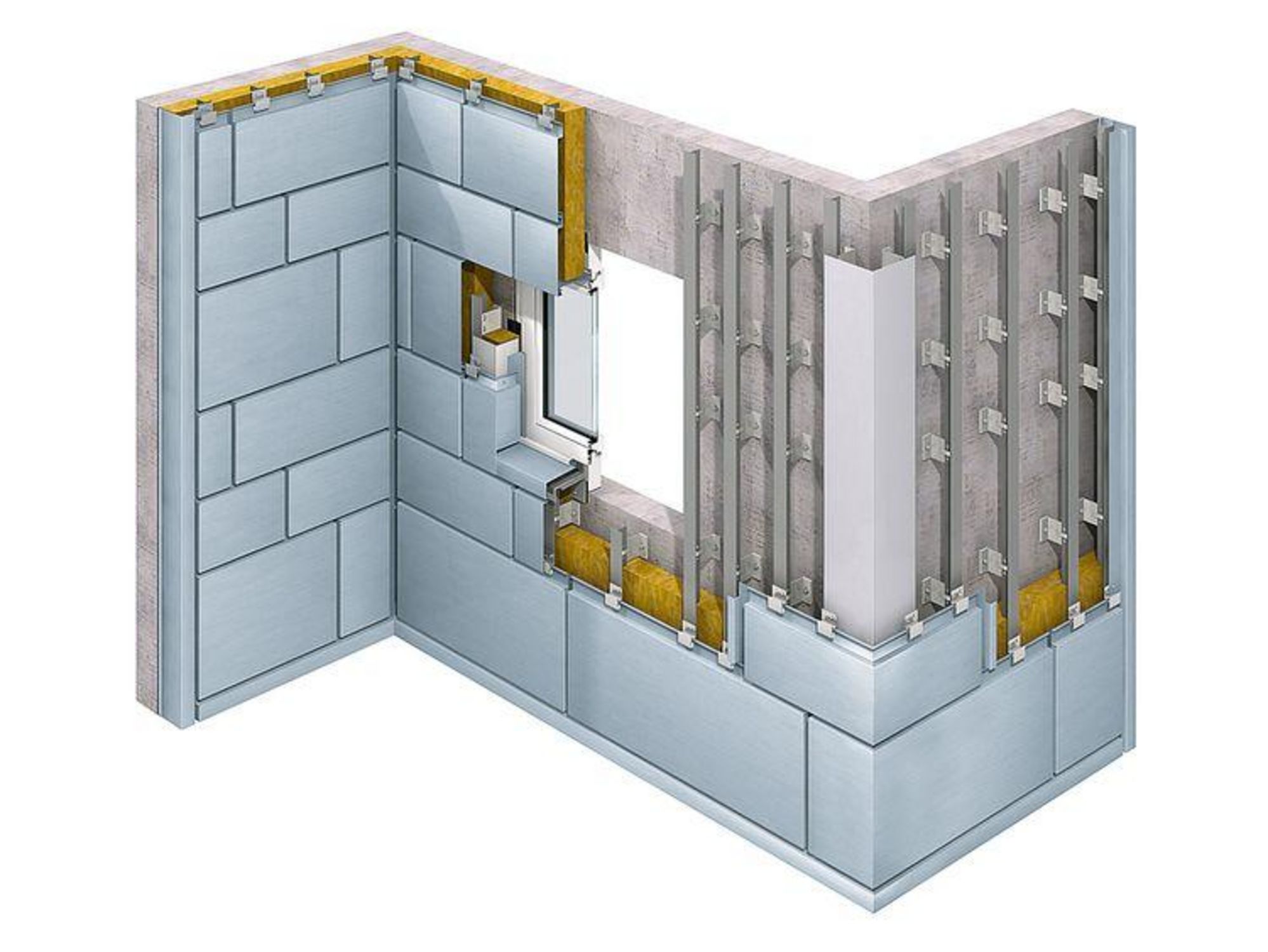

Montage du bardage en cassettes RHEINZINK

  • Bardage de façade

  • Fixation indirecte et non visible

Les cassettes sont des éléments de façade de grand format et relevés sur toutes leurs faces qui sont fabriqués individuellement dans les dimensions souhaitées. Chaque construction bénéficie ainsi d'un bardage sur mesure. Les cassettes RHEINZINK sont donc particulièrement adaptées à une utilisation sur des façades auxquelles sont imposées de sévères exigences techniques et architecturales.

Ce type de cassette est basé sur le profilé horizontal RHEINZINK. Les cassettes d'une profondeur de 25 mm sont entièrement séparées verticalement, et elles s'accrochent dans des éléments de fixation non visibles (rail de fixation RHEINZINK). La largeur du joint creux est configurable de façon variable (20 mm à 30 mm). Le joint vertical peut être configuré affleurant sur le joint horizontal, ou bien avec un retour à titre de joint creux.

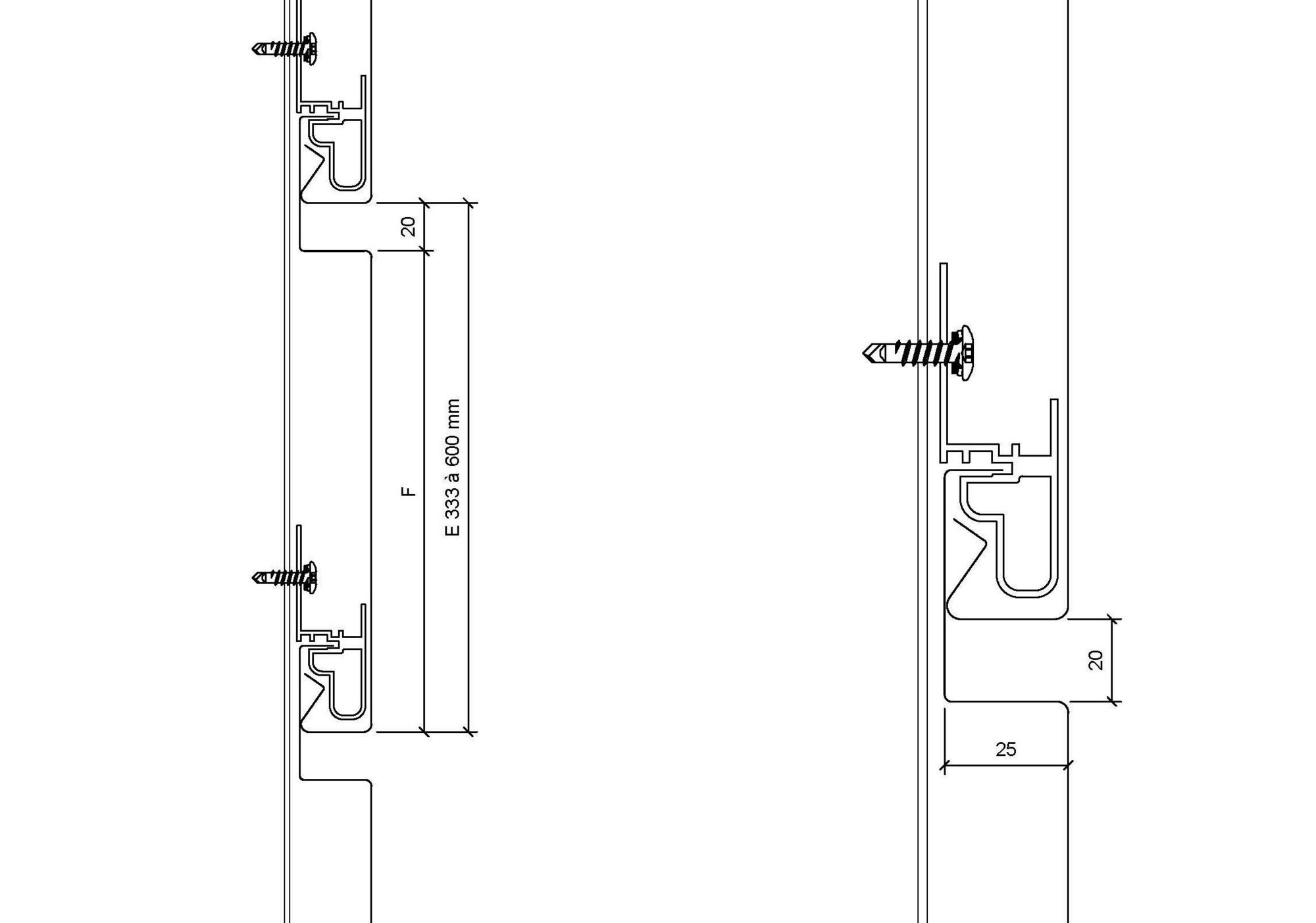

Dimensions & épaisseurs de métal

Dimensions des cassettes RHEINZINK en zinc
  • Largeur d'entraxe > 333 mm jusqu’à 600 mm
  • Épaisseurs du zinc 1,2 mm et 1,5 mm
  • Longueur max. 3 000 mm

Pour réaliser la dimension souhaitée, un calcul statique est généralement indispensable. En fonction de la dimension et de la charge du vent à ajouter, il peut s’avérer nécessaire de prévoir des mesures de renforcement dans les angles et/ou dans la surface de la cassette.



Formes spéciales

  • Cassettes cintrées concaves et convexes

Les cassettes RHEINZINK qui se basent sur les profilés horizontaux peuvent également être réalisées et mises en place sur des surfaces de bâtiment cintrées convexes ou concaves. Le rayon, la largeur et la longueur de construction des cassettes sont déterminants pour la faisabilité.  Nous vous conseillons de contacter votre interlocuteur RHEINZINK pour avoir plus de renseignements à ce sujet.

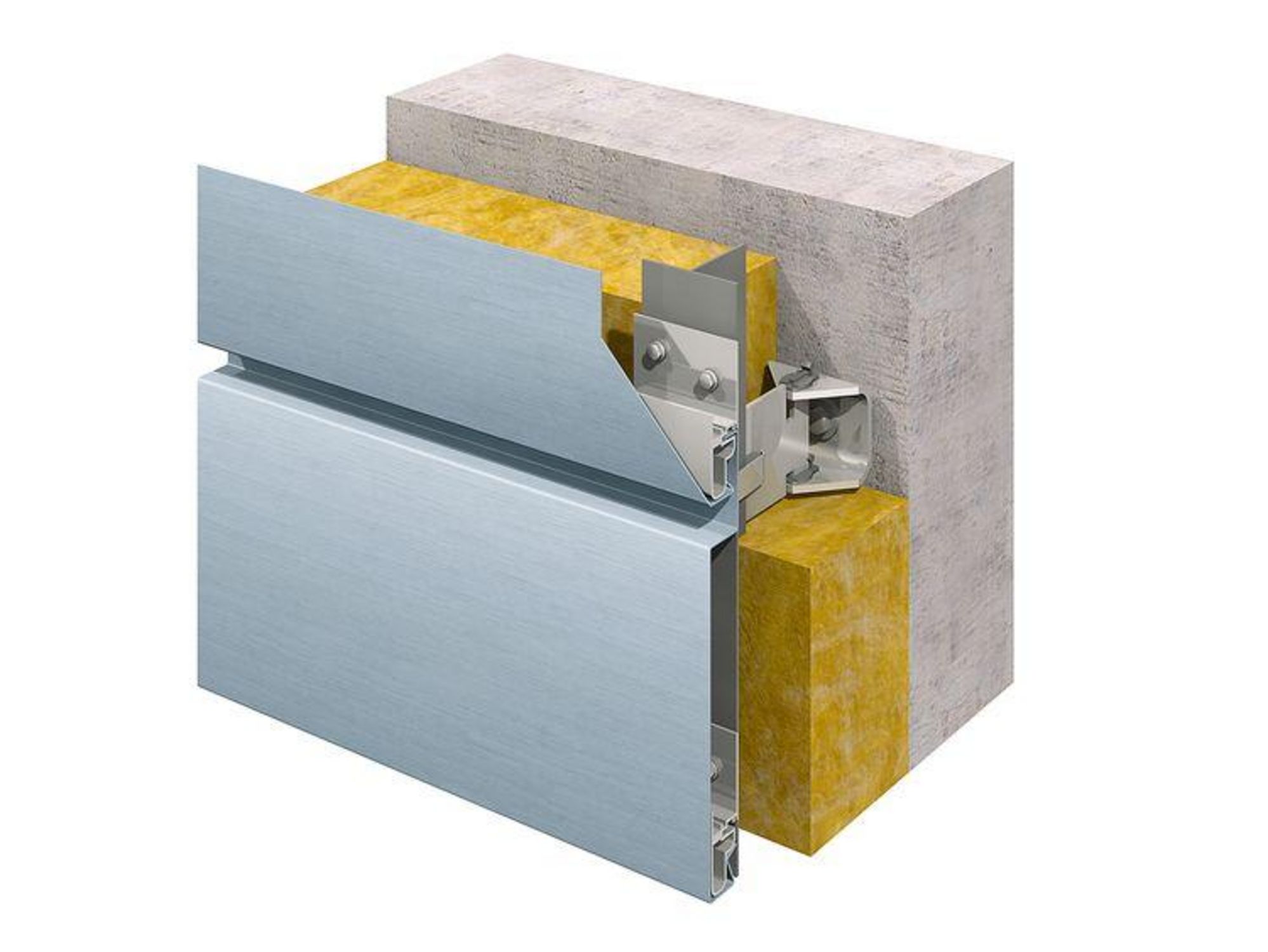

Fixation

Façade fixation cassette

La fixation des cassettes RHEINZINK s'effectue par accrochage dans le rail de fixation. Ce dernier se fixe sur la sous-construction métallique, à l'aide de deux rivets ou vis autotaraudeuses. La distance indispensable par rapport à la sous-construction dépend entre autres de la charge due au vent, du type d'ossature porteuse, du système statique et de la capacité de charge du bardage. Elle doit être justifiée statiquement en conséquence.

Avec RHEINZINK, ne laissez rien au hasard !

Chez RHEINZINK, nous connaissons la complexité que peut représenter l'habillage d'une façade. C'est pourquoi nous avons développer toutes une gamme de services pour vous accompagner au mieux à chacune des phases de sa réalisation.

Notre équipe reste à votre disposition pour répondre à vos questions. Nous serions heureux de vous offrir un savoir-faire de plusieurs décennies pour convertir votre projet en succès. Une façade à cassettes RHEINZINK est l’élément idéal pour cela !

Prendre contact
