Joint angulaire RHEINZINK
Le système de couverture à joint angulaire fiable en zinc-titane
Avantages du joint angulaire en zinc-titane RHEINZINK
- Structuration élégante et vivante même sur de grandes surfaces
- Système de toiture de grande longévité
- Pour des pentes de toit à partir de 173 % (60°)
- Vaste assortiment de produits laminés et d’évacuation des eaux pluviales auprès d’un seul et même fournisseur
Le joint angulaire RHEINZINK : une solution riche en tradition
De nombreux systèmes RHEINZINK se basent sur des procédés qui existent depuis déjà plus de 100 ans et sont utilisés depuis plusieurs années. Certaines caractéristiques de ces procédés restent valables jusqu’à aujourd’hui. Toutefois RHEINZINK a proposé entretemps bon nombre de perfectionnements issus de son esprit d’innovation et de son orientation pratique. Le joint angulaire est un bon exemple à cet égard et est utilisé depuis le début du XXe siècle. Un point particulièrement avantageux est l’utilisation du joint angulaire comme système de couverture de toit pour des toits à fortes pentes (173 % ou 60°). De plus, l’utilisation du système à joint angulaire ouvre de nombreuses possibilités conceptionnelles dont les bureaux d’études et les architectes peuvent profiter. Un trait caractéristique du joint angulaire est sa structure visuellement contrastante.

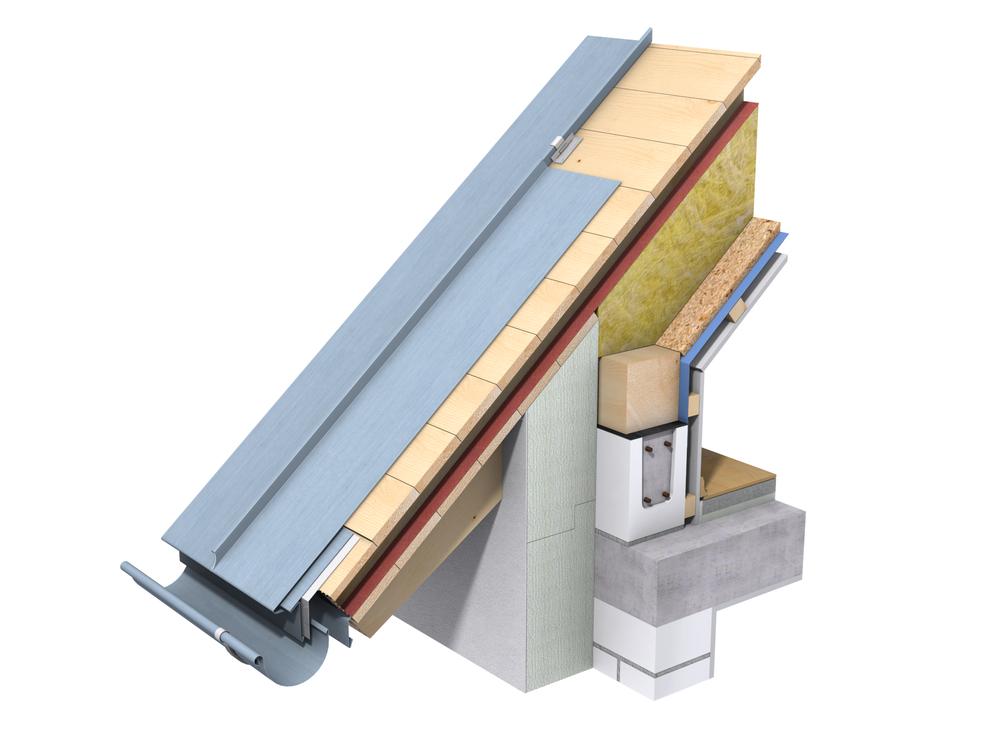

Aperçu des composants du joint angulaire RHEINZINK
Caractéristiques du système à joint angulaire RHEINZINK
- Structure marquante et vivante pour les petites et grandes surfaces
- Possibilités d’adaptation individuelles aux surfaces gironnées et cintrées concaves et convexes
- La pose des différents éléments peut s’effectuer verticalement, en biais ou horizontalement et permet de planifier des surfaces de toit intéressantes et esthétiquement convaincantes
- La technique de système appropriée permet une pose rapide
L’assortiment de RHEINZINK contient des solutions de système pour répondre aux exigences les plus diverses. Pour les toitures classiques présentant en particulier un angle de pente important d’au moins 25°, le joint angulaire est un excellent choix. Si le joint angulaire est utilisé pour des projets de rénovation, les bureaux d’études et les architectes profitent d’une manipulation simple. Il est ainsi possible de couvrir de grandes surfaces de toit de manière rentable et de prendre en considération des éléments individuels d’un bâtiment de manière économique. Son utilisation en association avec des allèges, des acrotères et des mansardes se fait quasiment sans problème.
Si une couverture à joint angulaire est prévue, vous êtes confronté, en tant que bureau d’études ou architecte, au défi de prendre en considération différents éléments de manière économique. En combinaison avec le système à joint angulaire pour les surfaces de toit, RHEINZINK propose donc également un vaste éventail d’accessoires. Des systèmes d’arrêt de neige, des dispositifs de sécurité, des systèmes de marches d’accès au toit, des mesures d’étanchéité des joints et un système de fixation simple complètent notre assortiment.
Variantes de surface pour joint angulaire RHEINZINK
Planification & application Joint angulaire
Description de système
- Couverture de toit à partir d’une pente de 25°
- Pente à partir de 35° dans les régions enneigées
Le joint angulaire est utilisé pour les toitures et les façades ainsi que pour l’habillage de petites surfaces, telles que des rives, des acrotères, etc. Avec sa hauteur d’env. 25 mm et une largeur d’agrafage d’env. 12 mm, il est possible de relier visuellement la toiture et la façade. Il se caractérise notamment par des tensions de matériau faibles. Contrairement au joint debout, seul un flanc est ici fermé mécaniquement ou manuellement. Le joint angulaire est fabriqué à l’aide de profileuses à galets (longueur ≤ 16,0 m) ou de plieuses (longueur ≤ 4,0 m). Les parties gironnées ainsi que les surfaces cintrées concaves et convexes peuvent ainsi être couvertes et bardées.

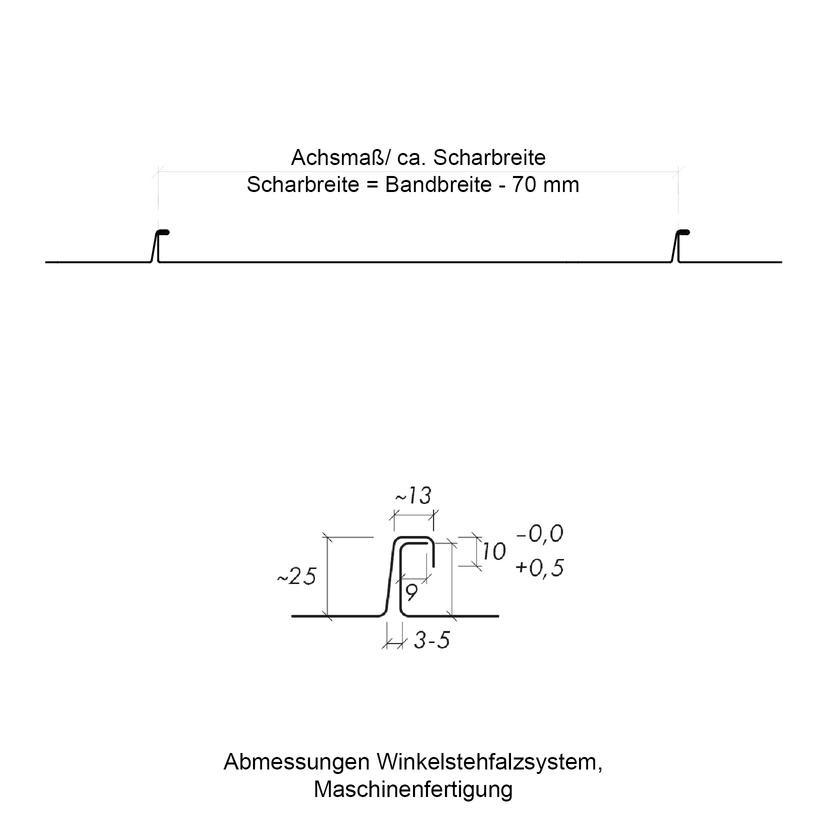

Dimensions & épaisseurs de métal
- Largeur de bac standard env. 530 mm (largeur de feuille 600 mm)
- Largeurs de bac courantes 400 mm à 600 mm
- Épaisseurs de métal 0,7 mm / 0,8 mm
- Longueur de bac habituelle jusqu’à 10,00 m
- dans des cas spéciaux jusqu’à 16,00 m
- Longueur livrable max. 6,0 m
Comme cote standard utilisée dans le monde entier, les toits à joint angulaire présentent une largeur de bac d’env. 530 mm (largeur de feuille 600 mm) avec une épaisseur de métal de 0,7 mm. Sur la base d’expériences pratiques dans la construction, nous recommandons de limiter la largeur de bac à 430 mm pour des toits monopente avec saillies de toit et d’utiliser une épaisseur de métal de 0,8 mm. Cette mesure sert à éviter des bruits qui peuvent survenir sous l’effet de la courbure naturelle des bacs à cause d’un vent fort.
La longueur de bac maximale habituelle est de 10,00 m. Dans un cas spécial, il est également possible de poser des bacs d’une longueur allant jusqu’à 16,00 m. La pente de toit reste toutefois alors limitée à max. 30°. La fixation et les détails de raccordement des bacs doivent dans ce cas être adaptés à la dilatation longitudinale plus importante.
Si la longueur de bac maximale possible ne suffit pas, il est possible d’assembler des longueurs individuelles avec des joints transversaux.
Formes spéciales

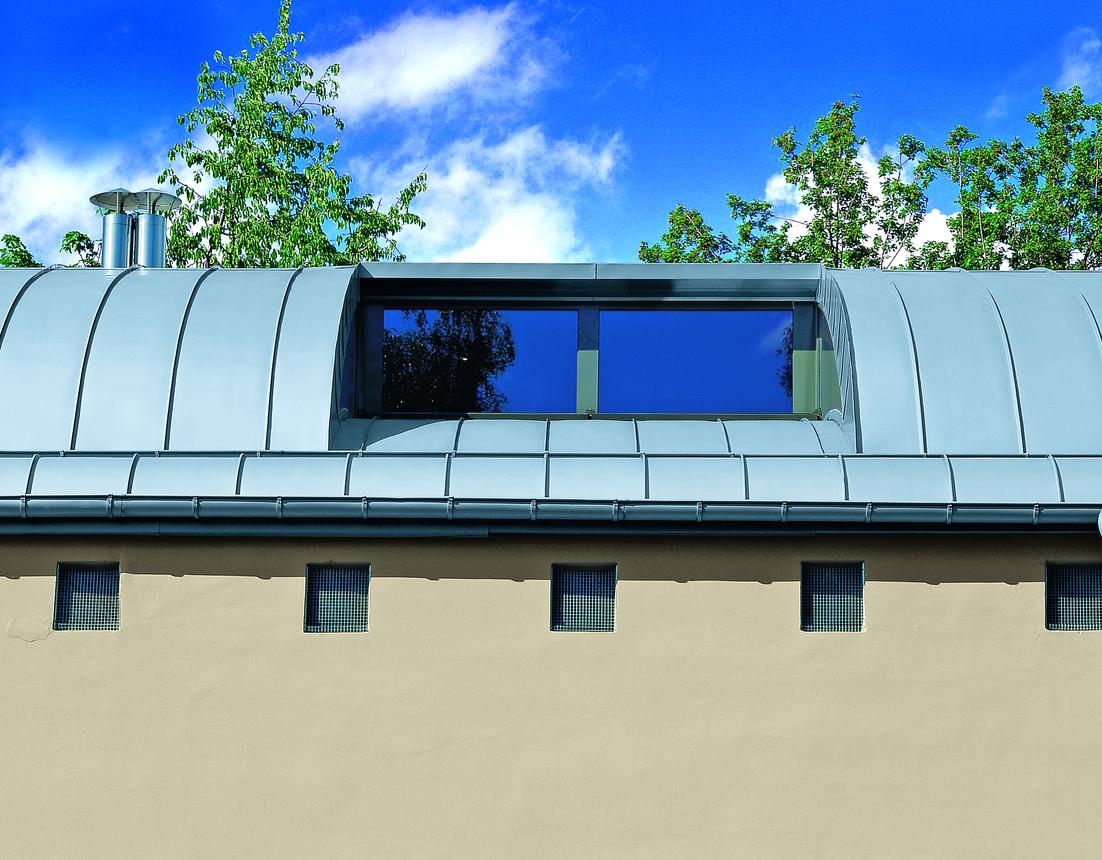

- Bacs cintrés convexes et concaves
- Bacs gironnés
Le rayon minimum pour des bacs cintrés convexes préprofilés s’élève à 0,6 m. À partir d’un rayon de 12 m, des bacs pré-cintrés ne peuvent pas être posés. Pour des rayons inférieurs, les bacs doivent être relevés artisanalement et étirés à l’aide d’une pince de façonnage manuelle ou d’une cintreuse. Dans le cas de surfaces cintrées concaves, le relevé du joint doit être repoussé, ce qui est techniquement plus difficile à maîtriser que l’étirage. Le rayon minimum pour des bacs cintrés concaves préprofilés est donc de 2,5 m. À partir d’un rayon de 25 m, des bacs pré-cintrés ne peuvent pas être posés.
Pour réaliser des toits ayant un plan arrondi ou un détail particulier sur noues, on utilise des bacs gironnés. Pour des raisons de façonnage artisanal, la largeur des bacs gironnés doit être de 100 mm au minimum et de 730 mm au maximum en fonction de la charge du vent. Dans le cas de toitures monopente, une largeur de bac de 530 mm max. doit être respectée.
RHEINZINK offre une qualité de produit maximale
L’utilisation de matières premières de haute qualité et l’emploi des méthodes de production les plus modernes permettent de garantir une excellente qualité de produit à tout moment.
Bien entendu, l’utilisation du système à joint angulaire est une décision d’investissement bien réfléchie. Outre la pose rentable avec Clipfix, ce système saura également vous convaincre par la grande longévité des joints angulaires. Comparé à de nombreux produits moins onéreux, le produit garantit une durée de vie pour plusieurs générations et ne nécessite aucun entretien. Une fois posés, les toitures et systèmes de couverture bravent le vent et les intempéries pendant des décennies et protègent le corps d’un bâtiment en toute fiabilité.
Toutes les informations importantes sur notre solution à joint angulaire ainsi que des exemples de conception sont disponibles en ligne à tout moment dans la rubrique des téléchargements. L’équipe RHEINZINK se tient volontiers à votre disposition pour répondre à tout type de question. Vous pouvez également inspecter nos produits sur place auprès de nos distributeurs spécialisés ou artisans professionnels. Vous trouverez aisément les distributeurs ou artisans professionnels les plus proches de chez vous à l’aide de notre recherche en ligne de distributeurs et d’artisans. Nous serons heureux que vous preniez contact avec nous et sommes sûrs de pouvoir vous convaincre avec nos produits exceptionnels.
