Profilé à joint creux RHEINZINK

Avantages du profilé à joint creux RHEINZINK

  • Système de profilés à joint moderne pour des subdivisions verticales et horizontales de la façade
  • Largeur de joint variable
  • Fabrication individuelle et ajustée pour chaque objet
  • Pose simple et rapide selon le principe d’assemblage à tenons et mortaises

Un coup d’œil derrière la façade en vaut la peine

La façade d’un bâtiment est toujours une sorte de carte de visite et transmet un message. Pour autant, la plus belle des façades n’aurait aucune valeur si elle ne remplissait pas au moins une autre fin : la protection du bâtiment qu’elle habille. Notre profilé à joint creux en est un excellent exemple. Les profilés n’ont pas seulement une belle apparence, ils assurent également une protection longue durée du bâtiment contre le vent et les intempéries. Ce système de façade ventilée permet également d'effectuer de manière esthétique des opérations d'isolation thermique par l'extérieur.

Conscient des enjeux budgétaires de chaque projet, RHEINZINK prend en compte dans le développement de nos systèmes l'aspect économique à chaque étape de leurs mise sen œuvre (planification, fabrication, installation, entretien).

Notre profilé à joint creux peut être posé de manière simple et rapide. À la fin des travaux, les fixations sont non visibles et n’impactent pas l’esthétisme de votre projet.

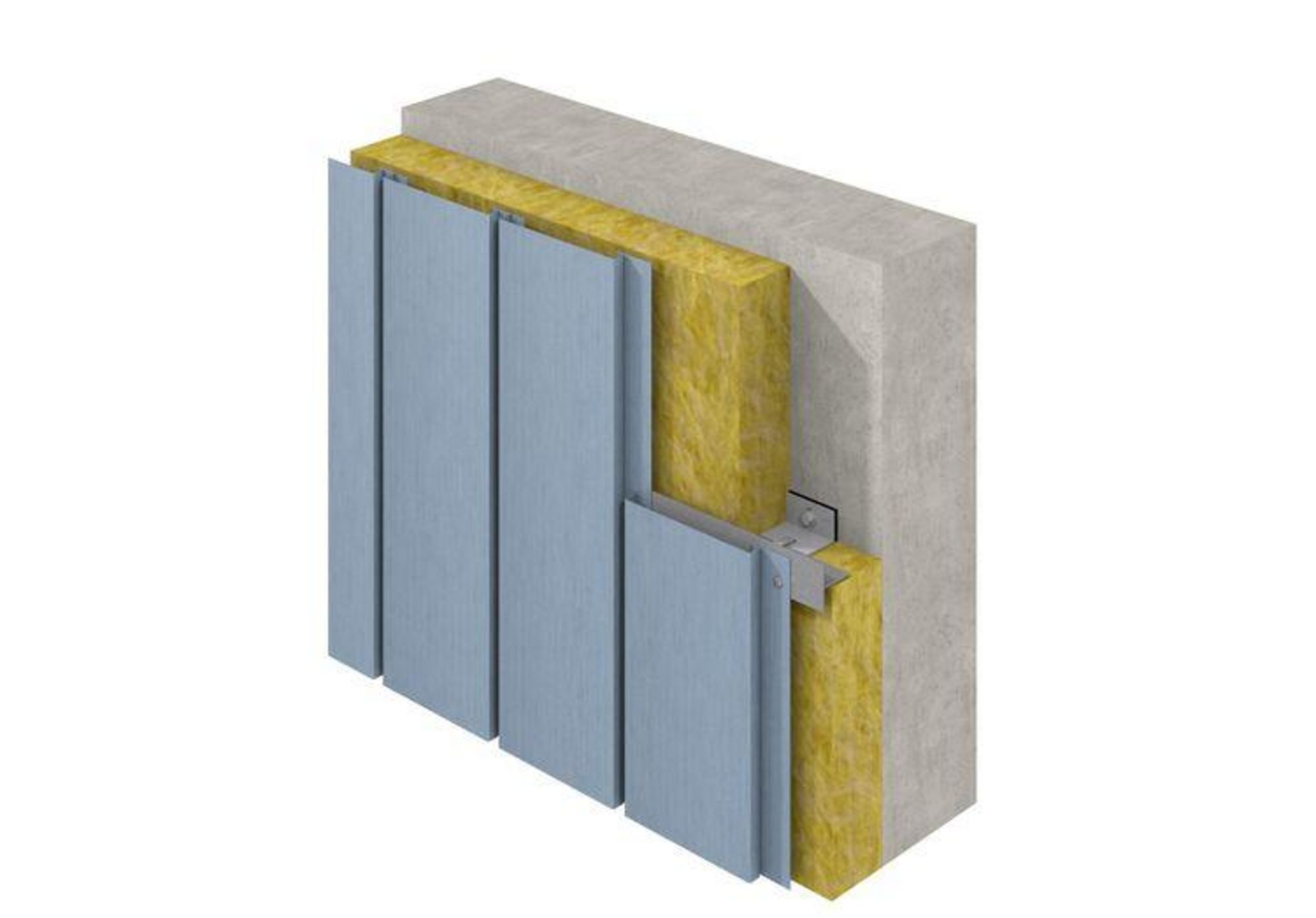

Aperçu des composants du système de profilés à joint creux

Une technique de pose simple ne fait définitivement pas tout. C'est pourquoi nous mettons également à votre disposition les pièces d’accessoires appropriées comme élément de notre solution de système. Afin que toutes les parties visibles d’un bâtiment soient en accord avec une apparence globale, vous pouvez profiter de nos profilés de construction RHEINZINK. Parmi toutes les solutions de système, nous mettons à disposition les profilés de pied de bardage, de linteau et d’embrasure ainsi que des allèges d’appui de fenêtre. Si nécessaire, certains profilés sont disponibles partiellement perforés de sorte à garantir la ventilation nécessaire. Nous proposons nos profilés standards dans les longueurs de 3 000 mm ou 4 000 mm. Des longueurs spéciales sont possibles sur demande.

Caractéristiques du profilé à joint creux RHEINZINK

L’élément caractéristique du profilé à joint creux de RHEINZINK est sa conception de façade marquée. Le profilé à joint creux peut se poser dans un sens vertical et diagonal. Il est disponible dans des entraxes et des largeurs de joint variables.

  • Les entraxes du profilé à joint creux varient entre 200 et 333 mm.
  • La largeur de joint entre les différents profilés à joint creux est comprise entre 0 et 30 mm.
  • La longueur des différents profilés à joint creux est au maximum de 4 000 mm.

En raison des différents sens de pose, le profilé à joint creux vous offre beaucoup de liberté de conception à lui tout seul. En outre, il est possible de combiner le profilé à joint creux avec le profilé horizontal. De cette manière, vous avez, en votre qualité de bureau d’études, architecte ou artisan spécialisé, une marge de conception encore plus grande et pouvez convaincre vos donneurs d’ordre avec des designs intéressants.



Variantes de surface pour profilé à joint creux RHEINZINK

Planification & application Profilé à joint creux

Description du système

  • Pose verticale et en diagonale
  • Aspect de joint variable
  • Pose de haut en bas
  • Fixation invisible

Les profilés RHEINZINK conviennent tout particulièrement aux façades faisant l'objet d'exigences esthétiques sévères comme, par exemple, les bâtiments industriels et tertiaires ayant une image d'entreprise moderne. Ils sont de plus en plus souvent utilisés pour le bardage de petites surfaces telles que les lucarnes, les attiques ou les pignons.

Les profilés à joint creux d'une profondeur de 25 mm apportent de multiples possibilités de conception puisqu'ils peuvent être posés aussi bien verticalement qu'en diagonale. La largeur variable du joint creux (0 mm à 30 mm) contribue à l'obtention d'une subdivision personnalisée.

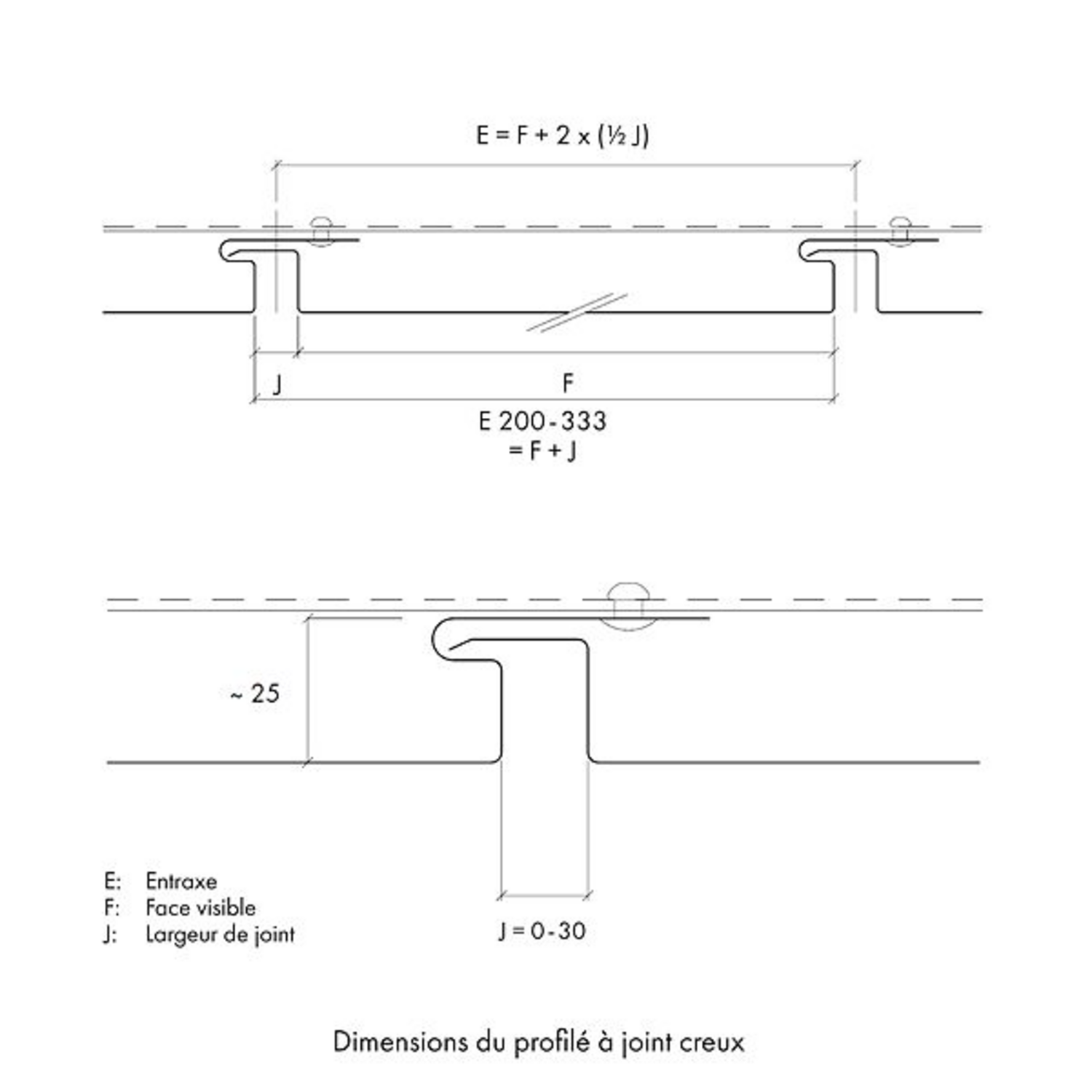

Dimensions & épaisseurs de métal

  • Entraxes 200 mm – 333 mm en pose verticale
  • Entraxes 200 mm – 250 mm en pose horizontale
  • Épaisseur du zinc : 1,0 mm / 1,2 mm recommandé pour des entraxes ≥ 250 mm
  • Longueurs standard 3 000 mm et 4 000 mm
  • Longueur de profilé max. 4 000 mm

En général, nous recommandons de renforcer les profilés aux extrémités à l’aide de plis de finition. Pour des entraxes supérieurs ou égaux à 250 mm, ces plis sont particulièrement nécessaires pour garantir une surface parfaite. Ils empêchent également toute vue latérale dans le profilé, par ex. dans la zone du linteau.

Dans le cas d’une fixation directe, les dilatations longitudinales des profilés sont compensées par une limitation de la taille des profilés de bardage à 4 000 mm maximum et par la déviation de la sous-construction. Ceci vaut pour l’utilisation d’une sous-construction métallique en plusieurs parties.

Les joints horizontaux ou verticaux qui en résultent peuvent être réalisés de différentes façons, par ex. par des bavettes horizontales ou des profilés de jonction placés derrière.

Formes spéciales

  • Profilés cintrés concaves et convexes

  • Perforation de la surface visible

Les profilés à joint creux permettent également de réaliser des formes de bâtiment cintrées convexes ou concaves. Le rayon, la largeur de construction et la longueur des profilés sont déterminants pour la faisabilité.

La surface visible des profilés peut être entièrement ou partiellement perforée, soit pour des raisons de design, soit à des fins de ventilation (par exemple, élément de ventilation ou d'aération sous les saillies de toitures, pour les toitures ventilées). Le service de façonnage sur-mesure RHEINZINK propose pour cela différents motifs de perforation.

Pour un cas d’application précis ou pour une personnalisation des profilés, veuillez contacter votre interlocuteur RHEINZINK.

Prendre contact

Fixation

Les profilés à joint creux RHEINZINK, avec système à tenons et à mortaises, sont fixés, du côté de la rainure, directement sur la sous-construction à l'aide de rivets ou de vis auto-taraudeuses. La distance indispensable par rapport à la sous-construction dépend entre autres de la charge due au vent, du type d'ossature porteuse, du système statique et de la capacité de charge du bardage, et elle doit être justifiée statiquement en conséquence.

Une fois l'ouvrage terminé, la fixation n'est plus visible.

Vous avez un projet et souhaitez avoir plus d'informations sur nos profilés à joint creux ? Contactez-nous sans engagement ! L’équipe RHEINZINK se tient à tout moment à votre disposition par e-mail et par téléphone.

Prendre contact
