Profilé horizontal RHEINZINK
Avantages du Profilé horizontal RHEINZINK
- Système de profilés à joint moderne et plan pour des subdivisions horizontales de la façade
- Fabrication individuelle et ajustée pour chaque objet
- Longueurs de profilé jusqu’à 6 000 mm possibles
Profilé horizontal RHEINZINK : Conception marquée de façade
Les systèmes de profilés à joint sont une possibilité économique de concevoir des façades et sont appréciés aussi bien des bureaux d’études que des maîtres d’ouvrage. C’est justement dans le domaine privé que les maîtres d’ouvrage et les donneurs d’ordre souhaitent avant tout des structures claires et une conception la plus discrète possible. L’élément qui convient le mieux est le profilé horizontal de RHEINZINK qui, d’un côté, présente une ligne claire et, de l’autre, intègre les caractéristiques individuelles d’un bâtiment.

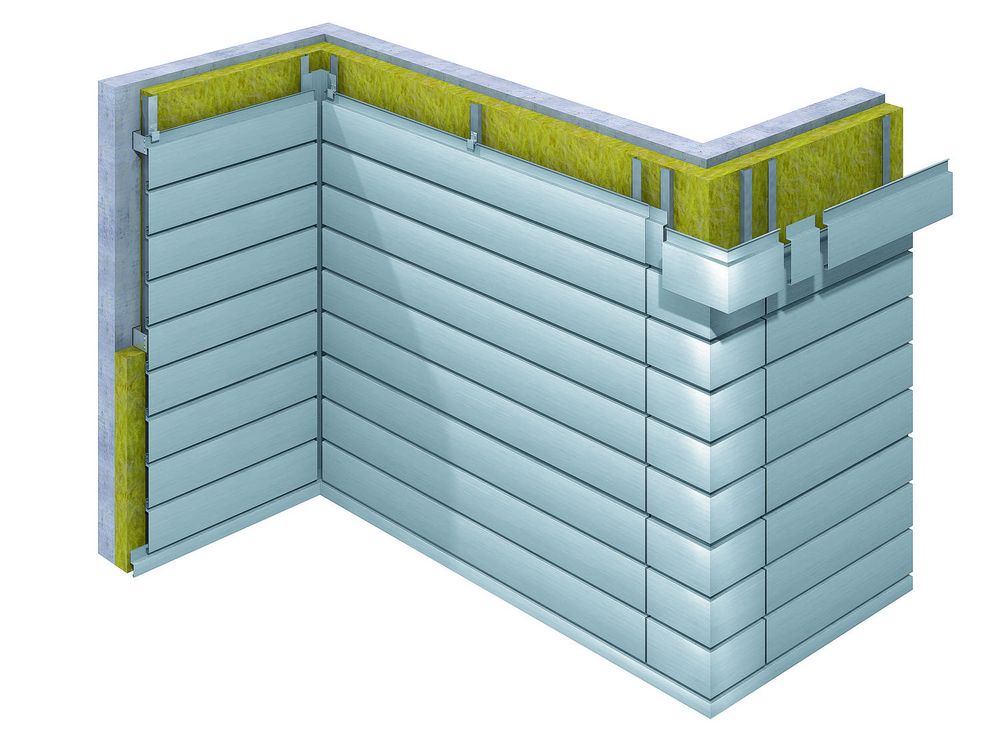

Aperçu des composants du Profilé horizontal RHEINZINK
Caractéristiques du profilé horizontal RHEINZINK
L'aspect le plus marqué avec le profilé horizontal est son style particulier. En fonction du projet, vous pouvez toutefois utiliser des profilés horizontaux en différentes versions. Notre système de profilé horizontal séduit généralement par les caractéristiques suivantes :
- Les entraxes des différents profilés horizontaux se situent entre 200 et 333 mm.
- La longueur des différents profilés s’étend jusqu’à 6 000 mm de sorte à pouvoir barder également des grandes surfaces de façade sans rupture.
- Les joints creux d’une dimension fixe de 20 mm assurent une structurartion claire et créent des effets visuels.
- En outre, il est également possible d’utiliser le profilé horizontal pour barder des surfaces de façade peu communes, telles que des façades arrondies.
- La pose est simple et a été maintes fois testée et la fixation des différents profilés s’effectue de manière indirecte et invisible.
La fixation indirecte avec un rail spécialement développé pour ce système réduit les contraintes qui sont occasionnées par la dilatation longitudinale du matériau due à la température. Il est ainsi possible de prévoir des longueurs de profilés jusqu’à 6 000 mm sans formation excessive d’ondulations à la surface des profilés.
Variantes de surface pour le profilé horizontal RHEINZINK
Planification & application Profilé horizontal

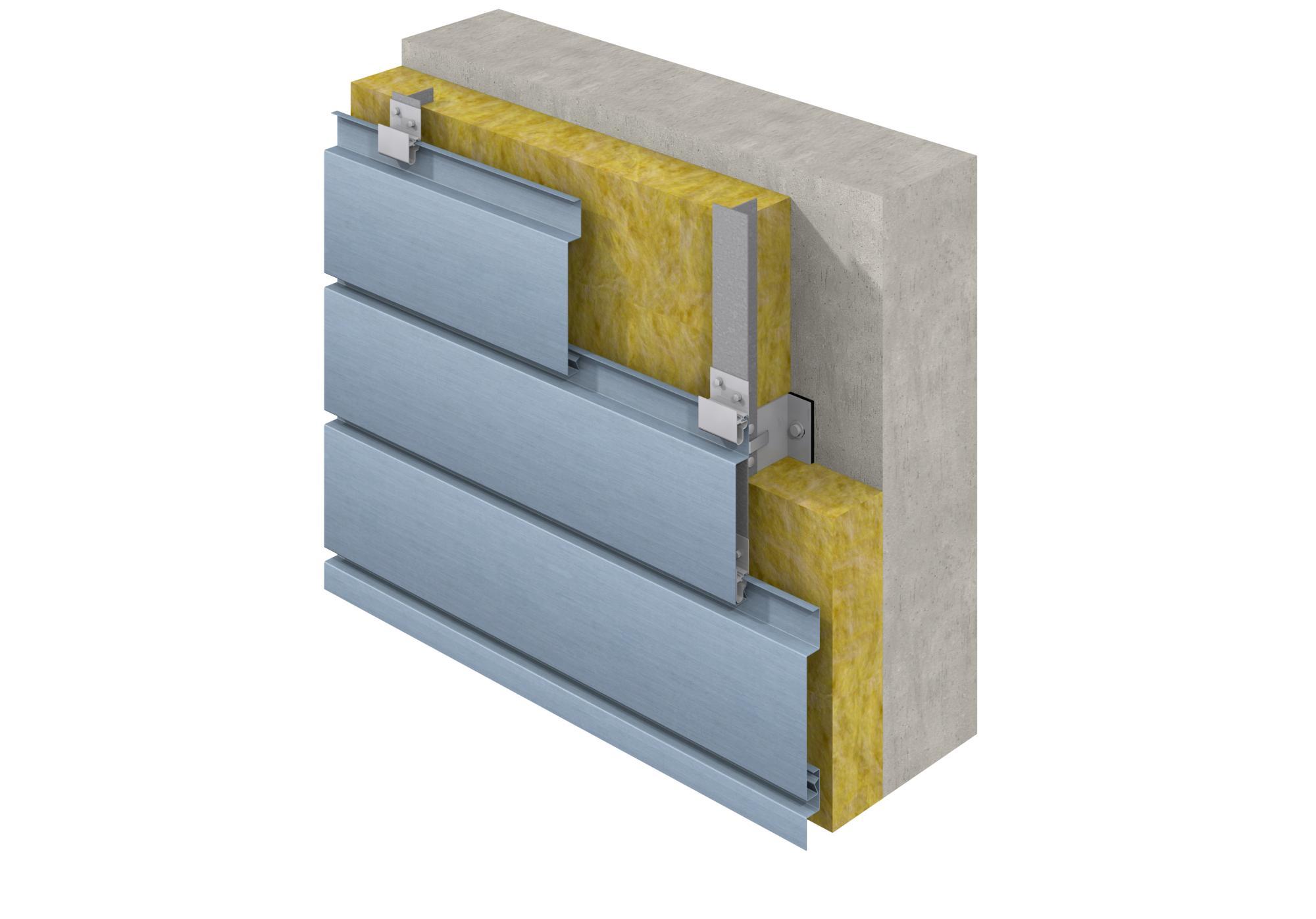

Description du système
- Pose horizontale
- Pose de bas en haut
- Fixation indirecte non visible
Contrairement aux profilés à joint creux, les profilés horizontaux d’une profondeur de 25 mm comportent un joint creux prédéfini de 20 mm. Cette cote est définie par le rail de fixation associé au système. Seule une pose horizontale est possible. Contrairement aux autres systèmes, il est possible de réaliser des longueurs de profilés jusqu'à 6 m.

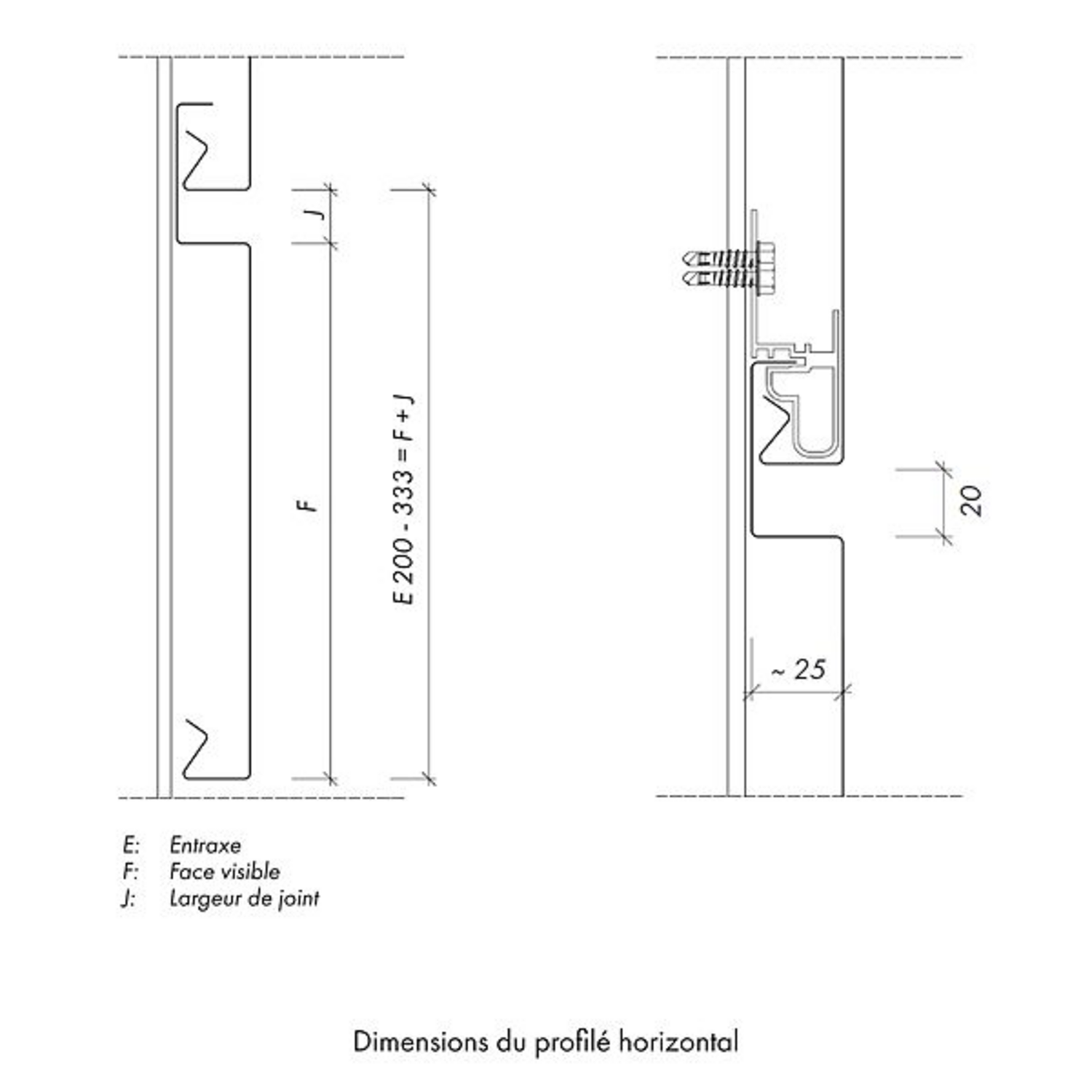

Dimensions & épaisseurs du métal
- Entraxe : 200 mm – 333 mm
- Épaisseurs de métal : 1,0 mm / 1,2 mm (1,2 mm recommandé pour des entraxes ≥ 250 mm)
- Longueurs standard : 3 000 mm et 4 000 mm
- Longueur max. : 6 000 mm
En général, nous recommandons de renforcer les profilés aux extrémités à l’aide de plis de finition. Dans le cas de grands entraxes (à partir de 250 mm), ces plis sont indispensables pour garantir une surface parfaite. Ils empêchent également toute vue latérale dans le panneau, par ex. dans la zone d'un profilé d'angle extérieur.
La fixation indirecte des profilés horizontaux via le rail de fixation permet une absorption sans contrainte des dilatations longitudinales dues à la température.
Les joints verticaux qui en résultent peuvent être réalisés de différentes façons, par ex. par des profilés de raccord ou des profilés de jonction placés derrière.
Formes spéciales
- Profilés cintrés concaves et convexes
- Perforation de la face visible

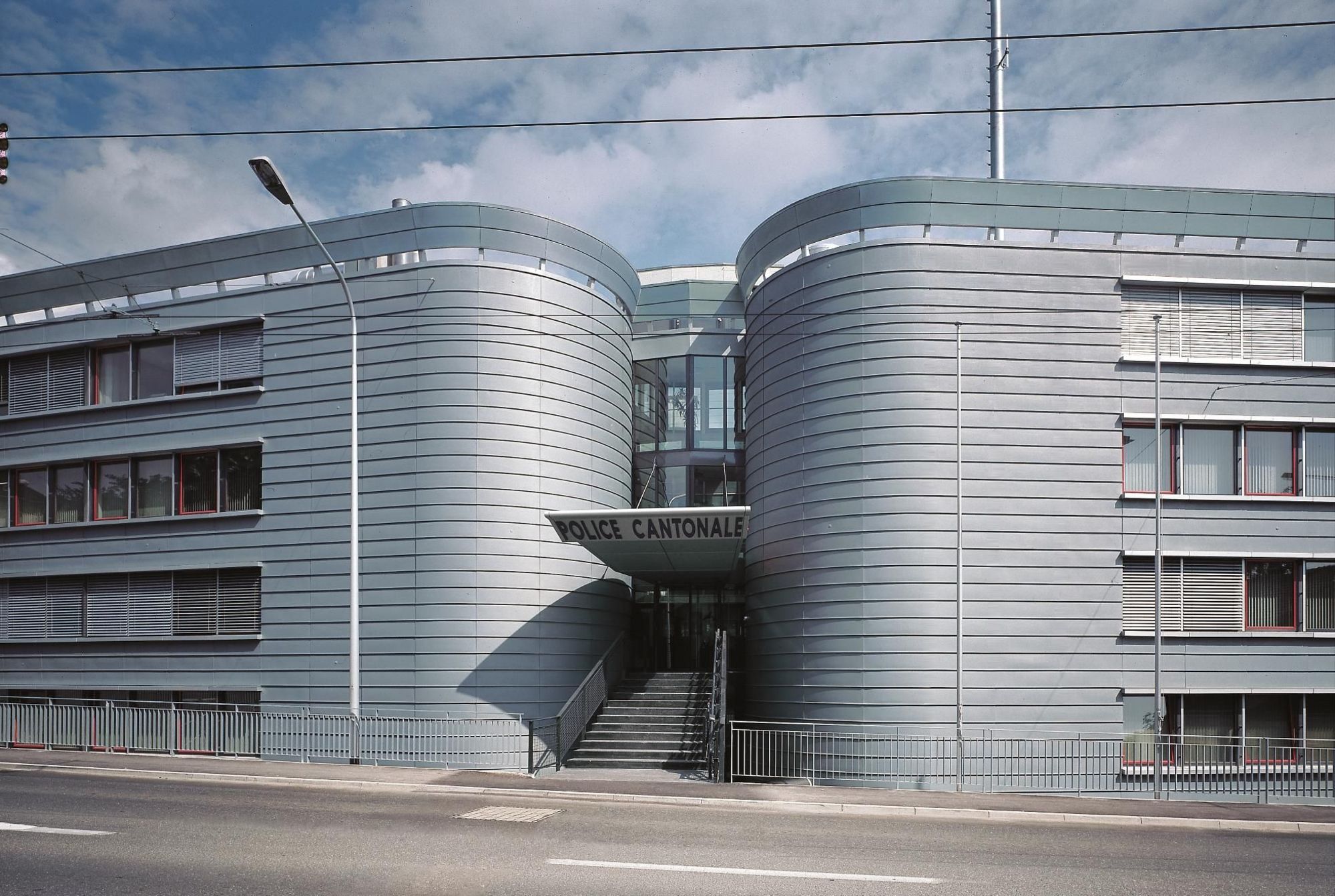

Notre profilé horizontal vous permet de barder non seulement des surfaces de façade droites, mais également diverses surfaces au tracé cintré. Les profilés horizontaux cintrés concaves et convexes complètent donc notre offre. Les éléments décisifs pour la fabrication et la faisabilité de profilés horizontaux cintrés sont les rayons, les entraxes et les longueurs.
La surface visible des profilés peut être perforée dans sa totalité ou partiellement, soit pour des raisons de design, soit à des fins de ventilation (par exemple, élément de ventilation ou d'aération sous les saillies des toitures, pour les toitures ventilées). Le service de façonnage sur-mesure RHEINZINK propose pour cela différents motifs de perforation.
Pour toute question, notre équipe se tient volontiers à votre disposition et détermine avec vous la faisabilité de vos idées.
Fixation
En tant que fournisseur de systèmes éprouvés, nous ne vous proposons pas uniquement les profilés horizontaux nécessaires dans les quantités souhaitées. Des solutions de fixation et d’autres accessoires font également partie de notre assortiment. En combinaison avec notre profilé horizontal, nous proposons un rail de fixation spécial qui garantit une mise en place rapide.

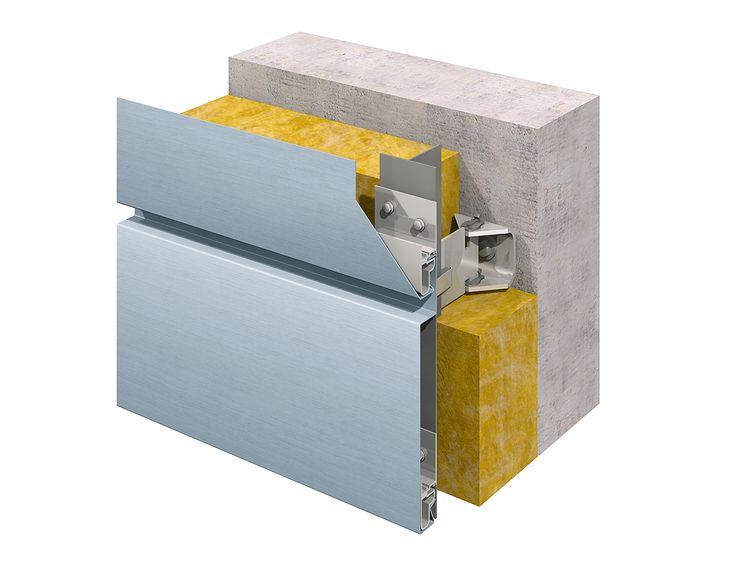

La fixation des profilés horizontaux RHEINZINK s’effectue par accrochage dans le rail de fixation. Celui-ci est fixé sur la sous-construction métallique à l’aide de deux rivets ou vis autotaraudeuses. La distance indispensable par rapport à la sous-construction dépend entre autres de la charge due au vent, du type d'ossature porteuse, du système statique et de la capacité de charge du bardage. Elle doit être justifiée statiquement en conséquence.
Informations techniques sur les profilés horizontaux RHEINZINK
Parce que chaque projet est unique, L’équipe RHEINZINK se tient bien entendu à tout moment à votre disposition pour répondre à vos questions. Nous déterminerons ensemble la faisabilité de vos idées et la solution la plus adaptée aux bâtiments à réaliser.
